Trawnik na dachu



Rozwiązania systemowe - dachy intensywne - GD 20-I - trawnik na dachu

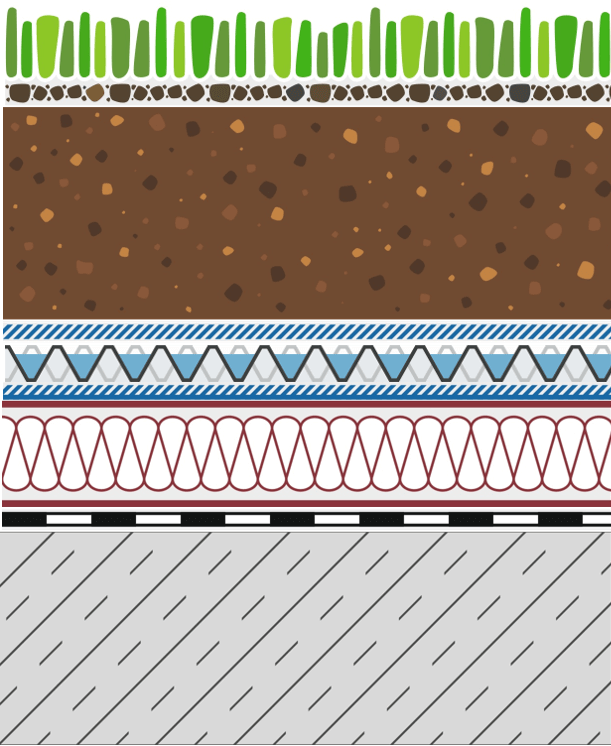

Dach intensywny GD 20-I

  • rozwiązanie uniwersalny system na dachy intensywne
  • gromadzenie wody średnie
  • spływ wody szybki
  • ciężar średni
  • wartość ekologiczna średnia
roślinnośćtrawnik z rolki / trawnik z siewu
warstwa wegetacyjnasubstrat intensywny SPG I-E / intensywny trawnikowy SPG I-T
warstwa filtracyjnageowłóknina filtracyjna G-TS 20
warstwa drenażowamata drenażowa GD 20
warstwa ochronnageowłóknina dyfuzyjna G-SF 32
warstwa ślizgowafolia PE 0.2 mm - opcjonalnie
wysokość układu warstw17 - 27 cm
miąższość substratu15 - 25 cm
wysokość drenażu2 cm
nachylenie  dachu1 - 5° [0.5-9%]
waga układu w stanie nasycenia wodą250 - 400 kg/m2
gromadzenie wody w układzie102-166 l/m2
współczynnik spływu0.55 - 0.45
odporność ogniowaB roof (t1)
odporność na ściskanie> 150 kN/m2 bez wypełnienia / > 400 kN/m2 z wypełnieniem
dodatkowe nawodnieniezalecane

Rozwiązania systemowe - dachy intensywne - KR 50-I - trawnik na dachu

Dach intensywny KR 50-I

  • rozwiązanie dachy intensywne bezspadkowe
  • gromadzenie wody średnie
  • spływ wody szybki
  • ciężar duży
  • wartość ekologiczna średnia
roślinnośćtrawnik z rolki / trawnik z siewu
warstwa wegetacyjnasubstrat intensywny SPG I-E / intensywny trawnikowy SPG I-T
warstwa filtracyjnageowłóknina filtracyjna G-TS 20
warstwa drenażowakruszywo drenażowe o frakcji 8-16 mm/16-32 mm
warstwa ochronnageowłóknina chłonno-ochronna G-PES 500 lub G-PES 1000
warstwa ślizgowafolia PE 0.2 mm - opcjonalnie
wysokość układu warstw25 - 30 cm
miąższość substratu20 - 25 cm
wysokość drenażuminimum 5 cm
nachylenie  dachu0 - 5° [0-9%]
waga układu w stanie nasycenia wodą405 - 485 kg/m2
gromadzenie wody w układzie134 - 166 l/m2
współczynnik spływu0.55 - 0.45
odporność ogniowaB roof (t1)
odporność na ściskanie> 700 kN/m2
dodatkowe nawodnieniewymagane
