Chodnik i droga na dachu



Rozwiązania systemowe - dachy intensywne - GD 20-I - chodnik i droga na dachu

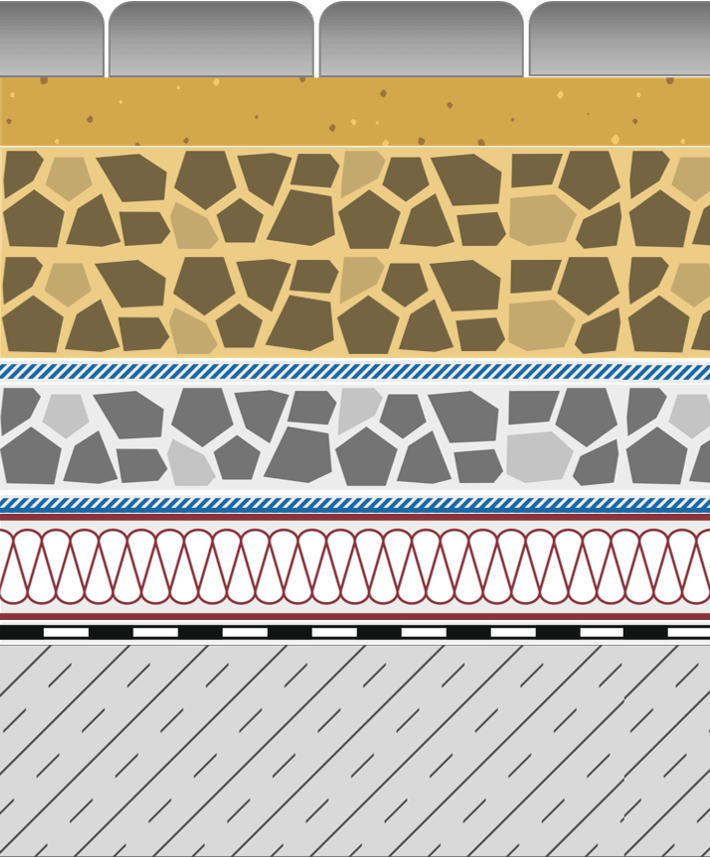

Dach intensywny GD 20-I

  • rozwiązanie uniwersalny system na dachy intensywne
  • ciężar bardzo duży
  • odporność na nacisk duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjnageowłóknina filtracyjna G-SF 32/G-SF 56
warstwa drenażowamata drenażowa GD 20 z wypełnieniem
warstwa drenażowawypełnienie kruszywem o frakcji 2 -8 mm
warstwa ochronnageowłóknina dyfuzyjna G-SF 56
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw42 - 102 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażu2 cm
nachylenie  dachu1 - 5° [0.5-9%]
waga układu w stanie nasycenia wodą800 - 2000 kg/m2
odporność na ściskanie> 400 kN/m2 z wypełnieniem

Rozwiązania systemowe - dachy intensywne - GD 40-I - chodnik i droga na dachu

Dach intensywny GD 40-I

  • rozwiązanie magazynowanie wody na dachu intensywnym
  • ciężar bardzo duży
  • odporność na nacisk bardzo duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjnageowłóknina filtracyjna G-SF 32/G-SF 56
warstwa drenażowamata drenażowa GD 40 z wypełnieniem
warstwa drenażowawypełnienie kruszywem o frakcji 8-16 mm
warstwa ochronnageowłóknina dyfuzyjna G-SF 56
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw44 - 104 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażu4 cm
nachylenie  dachu0 - 5° [0-9%]
waga układu w stanie nasycenia wodą800 - 2000 kg/m2
odporność na ściskanie> 850 kN/m2 z wypełnieniem

Rozwiązania systemowe - dachy intensywne - GD 60-I - chodnik i droga na dachu

Dach intensywny GD 60-I

  • rozwiązanie magazynowanie wody na dachu intensywnym
  • ciężar bardzo duży
  • odporność na nacisk bardzo duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjnageowłóknina filtracyjna G-SF 32/G-SF 56
warstwa drenażowamata drenażowa GD 60 z wypełnieniem
warstwa drenażowawypełnienie kruszywem o frakcji 8-16 mm
warstwa ochronnageowłóknina dyfuzyjna G-SF 56
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw46 - 106 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażu6 cm
nachylenie  dachu0 - 5° [0-9%]
waga układu w stanie nasycenia wodą800 - 2000 kg/m2
odporność na ściskanie> 850 kN/m2

Rozwiązania systemowe - dachy intensywne - WE 25-I - chodnik i droga na dachu

Dach intensywny WE 25-I

  • rozwiązanie uniwersalne rozwiązanie pod zieleń i drogi – funkcja opóźniania odpływu wody
  • ciężar bardzo duży
  • odporność na nacisk bardzo duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjnageowłóknina filtracyjna PP-100
warstwa drenażowamata drenażowa WE 25 z wypełnieniem
warstwa drenażowawypełnienie kruszywem o frakcji 2-8 mm
warstwa ochronnageowłóknina ochronna PES/PP 300
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw42.5 - 102.5 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażu4 cm
nachylenie  dachu0 - 5° [0-9%]
waga układu w stanie nasycenia wodą800 - 2000 kg/m2
odporność na ściskanie> 478 kN/m2 z wypełnieniem

Rozwiązania systemowe - dachy intensywne - WE 40-I - chodnik i droga na dachu

Dach intensywny WE 40-I

  • rozwiązanie uniwersalne rozwiązanie pod zieleń i drogi – bardzo duża pojemność wodna
  • ciężar bardzo duży
  • odporność na nacisk bardzo duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjnageowłóknina filtracyjna PP-150
warstwa drenażowamata drenażowa WE 40 z wypełnieniem
warstwa drenażowawypełnienie kruszywem o frakcji 2-8 mm
warstwa ochronnageowłóknina ochronna PES/PP 300
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw44 - 104 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażu4 cm
nachylenie  dachu0 - 5° [0-9%]
waga układu w stanie nasycenia wodą800 - 2000 kg/m2
odporność na ściskanie> 588 kN/m2

Rozwiązania systemowe - dachy intensywne - GR 400-I - chodnik i droga na dachu

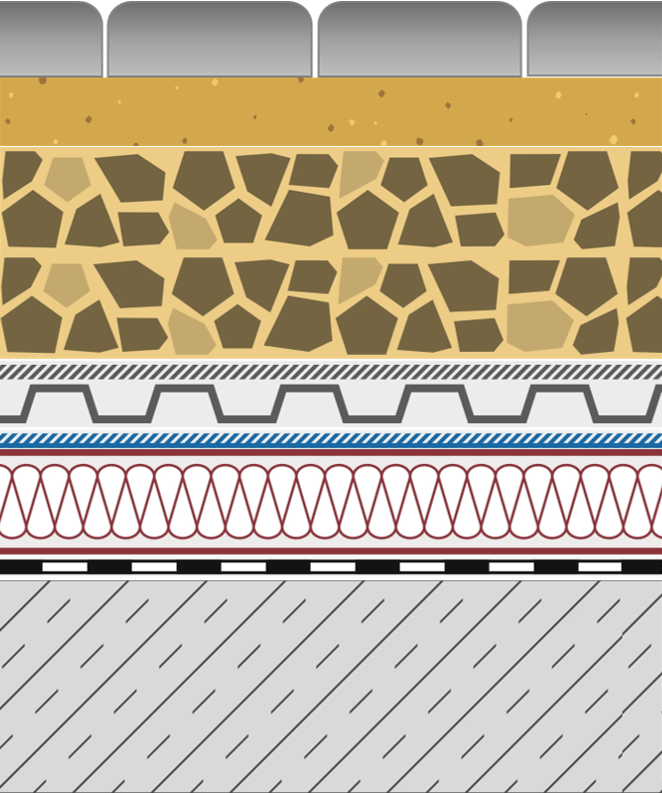

Dach intensywny GR 400-I

  • rozwiązanie roślinność i nawierzchnie piesze na dachach intensywnych
  • ciężar bardzo duży
  • odporność na nacisk bardzo duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjna i drenażowamata drenażowa zintegrowana z geowłókniną GR 400
warstwa ochronnageowłóknina dyfuzyjna G-SF 32
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw41 - 101 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażu0.9 cm
nachylenie  dachu1 - 5° [0.5-9%]
waga układu w stanie nasycenia wodą800 - 2000 kg/m2
odporność na ściskanie> 400 kN/m2

Rozwiązania systemowe - dachy intensywne - GR 700-I - chodnik i droga na dachu

Dach intensywny GR 700-I

  • rozwiązanie nawierzchnie jezdne na dachach intensywnych
  • ciężar bardzo duży
  • odporność na nacisk bardzo duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjna i drenażowamata drenażowa zintegrowana z geowłókniną GR 700
warstwa ochronnageowłóknina dyfuzyjna G-SF 56
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw41 - 101 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażu0.9 cm
nachylenie  dachu1 - 5° [0.5-9%]
waga układu w stanie nasycenia wodą800 - 2000 kg/m2
odporność na ściskanie> 700 kN/m2

Rozwiązania systemowe - dachy intensywne - KR 50-I - chodnik i droga na dachu

Dach intensywny KR 50-I

  • rozwiązanie dachy intensywne bezspadkowe
  • ciężar bardzo duży
  • odporność na nacisk bardzo duża



nawierzchniażwir, płyty chodnikowe, kostka brukowa itp.
warstwa nośnapiasek, grys, tłuczeń, kliniec
warstwa filtracyjnageowłóknina filtracyjna G-SF 32/G-SF 56
warstwa drenażowakruszywo drenażowe o frakcji 8-16 mm/16-32 mm
warstwa ochronnageowłóknina dyfuzyjna G-SF 56
warstwa ślizgowafolia PE 0.2 mm
wysokość układu warstw45 - 105 cm
grubość nawierzchni5 - 10 cm
grubość warstwy nośnej35 - 90 cm
wysokość drenażuminimum 5 cm
nachylenie  dachu0 - 5° [0-9%]
waga układu w stanie nasycenia wodą900 - 2100 kg/m2
odporność na ściskanie> 700 kN/m2
