Kwietnik na dachu



Rozwiązania systemowe - dachy intensywne - GD 20-I - kwietnik na dachu

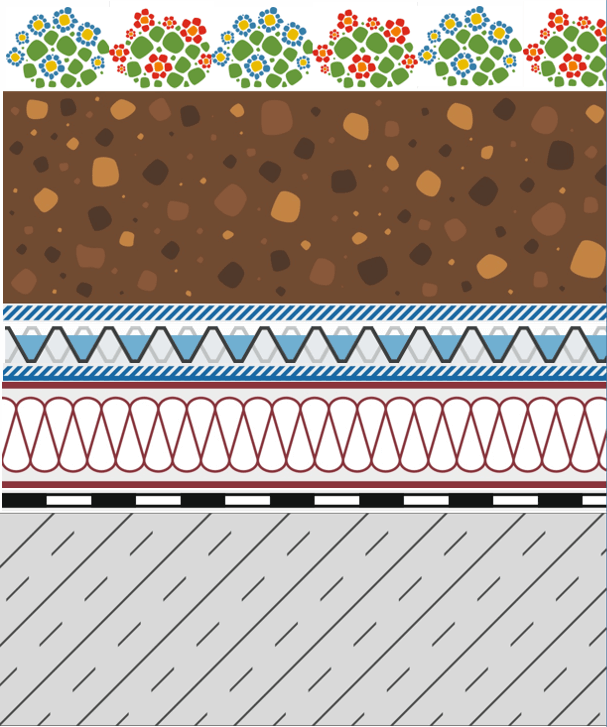

Dach intensywny GD 20-I

  • rozwiązanie uniwersalny system na dachy intensywne
  • gromadzenie wody średnie
  • spływ wody szybki
  • ciężar duży
  • wartość ekologiczna średnia
roślinnośćrośliny cebulowe, byliny, krzewy
warstwa wegetacyjnasubstrat intensywny SPG I-E
warstwa filtracyjnageowłóknina filtracyjna G-TS 20
warstwa drenażowamata drenażowa GD 20
warstwa ochronnageowłóknina dyfuzyjna G-SF 32
warstwa ślizgowafolia PE 0.2 mm - opcjonalnie
wysokość układu warstw17 - 32 cm
miąższość substratu15 - 30 cm
wysokość drenażu2 cm
nachylenie  dachu1 - 5° [0.5-9%]
waga układu w stanie nasycenia wodą240 - 480 kg/m2
gromadzenie wody w układzie102 - 198 l/m2
współczynnik spływu0.55 - 0.45
odporność ogniowaB roof (t1)
odporność na ściskanie> 150 kN/m2 bez wypełnienia / > 400 kN/m2 z wypełnieniem
dodatkowe nawodnieniezalecane

Rozwiązania systemowe - dachy intensywne - KR 50-I - kwietnik na dachu

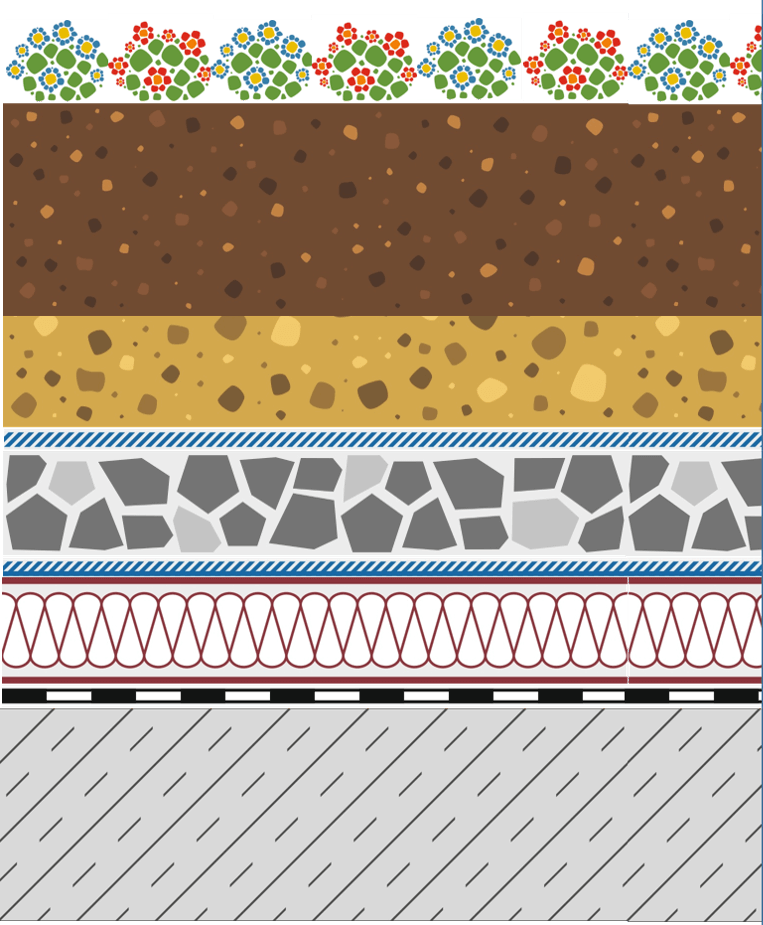

Dach intensywny KR 50-I

  • rozwiązanie dachy intensywne bezspadkowe
  • gromadzenie wody małe
  • spływ wody szybki
  • ciężar duży
  • wartość ekologiczna średnia
roślinnośćrośliny cebulowe, byliny, krzewy
warstwa wegetacyjnasubstrat intensywny SPG I-E
warstwa filtracyjnageowłóknina filtracyjna G-TS 20
warstwa drenażowakruszywo drenażowe o frakcji 8-16 mm / 16-32 mm
warstwa ochronnageowłóknina chłonno-ochronna G-PES 500 lub G-PES 1000
warstwa ślizgowafolia PE 0.2 mm - opcjonalnie
wysokość układu warstw25 - 35 cm
miąższość substratu20 - 30 cm
wysokość drenażuminimum 5 cm
nachylenie  dachu0 - 5° [0-9%]
waga układu w stanie nasycenia wodą405 - 565 kg/m2
gromadzenie wody w układzie130 - 190 l/m2
współczynnik spływu0.55 - 0.45
odporność ogniowaB roof (t1)
odporność na ściskanie> 700 kN/m2
dodatkowe nawodnieniewymagane
