Dach ekstensywny – dach ciężki (balastowy)

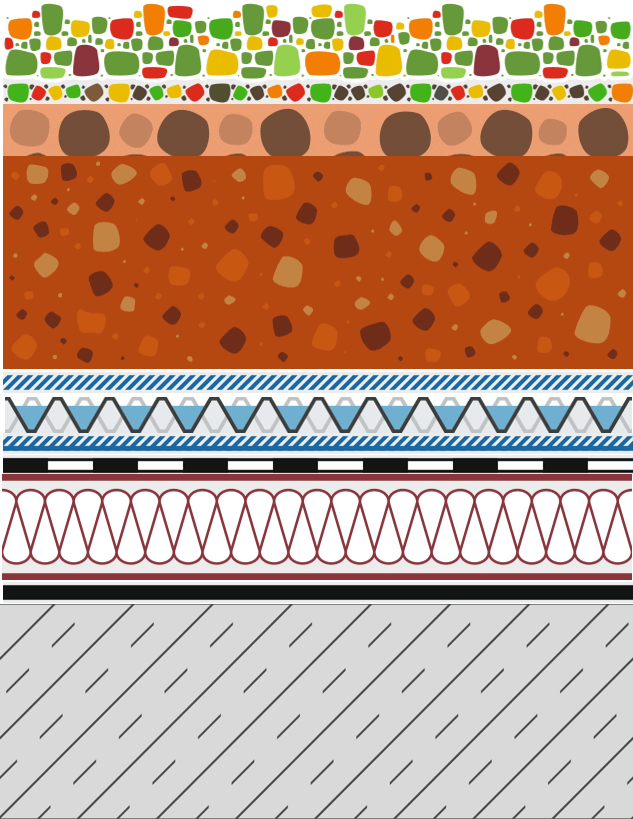

Dach ekstensywny GD 20-E
- rozwiązanie uniwersalny system na dachy ekstensywne
- gromadzenie wody średnie
- spływ wody szybki
- ciężar średni
- odporność na nacisk średnia
- wartość ekologiczna średnia
| roślinność - rozchodniki | prekultywowana mata wegetacyjna PMW 25 / PMW 20-K |
| sadzonki rozchodnika w multiplatach SRM | |
| mieszanka siewna pędów rozchodnika MPR | |
| warstwa balastowa | żwir płukany o frakcji 16-32 mm |
| warstwa wegetacyjna | substrat ekstensywny SPG E-E |
| warstwa filtracyjna | geowłóknina filtracyjna G-TS 20 |
| warstwa drenażowa | mata drenażowa GD 20 |
| warstwa ochronna | geowłóknina dyfuzyjna G-SF 32 / chłonno-ochronna G-PES 300 lub G-PES 500 |
| warstwa ślizgowa | folia PE 0.2 mm - opcjonalnie |
| wysokość układu warstw | 15 - 22 cm |
| miąższość substratu | 10 - 15 cm |
| grubość warstwy balastowej | 3 - 5 cm |
| wysokość drenażu | 2 cm |
| nachylenie dachu | 1 - 5° [0.5-9%] |
| waga układu w stanie nasycenia wodą | ok. 220 - 310 kg/m2 |
| gromadzenie wody w układzie | ok. 72 - 105 l/m2 |
| współczynnik spływu | 0.60 - 0.45 |
| odporność ogniowa | B roof (t1) |
| odporność na ściskanie | > 150 kN/m2 bez wypełnienia / > 400 kN/m2 z wypełnieniem |
| dodatkowe nawodnienie | po okresie przedwegetacyjnym nie wymagane |
Dach ekstensywny KR 50-E
- rozwiązanie dachy ekstensywne bezspadkowe
- gromadzenie średnie
- spływ wody szybki
- ciężar duży
- odporność na nacisk bardzo duża
- wartość ekologiczna duża
| roślinność - łąka | mieszanka traw, ziół i rozchodników DE 44 |
| mieszanka traw i ziół FLL 35 | |
| mieszanka siewna pędów rozchodnika MPR - opcjonalnie | |
| warstwa wegetacyjna | substrat ekstensywny SPG E-E / SPG E-BM |
| warstwa filtracyjna | geowłóknina filtracyjna G-TS 20 |
| warstwa drenażowa | kruszywo drenażowe o frakcji 8-16 mm |
| warstwa ochronna | geowłóknina chłonno-ochronna G-PES 500 lub G-PES 1000 |
| warstwa ślizgowa | folia PE 0.2 mm - opcjonalnie |
| wysokość układu warstw | 13 - 25 cm |
| miąższość substratu | 8 - 20 cm |
| wysokość drenażu | 5 cm |
| nachylenie dachu | 0 - 5° [0-9%] |
| waga układu w stanie nasycenia wodą | ok. 220 - 400 kg/m2 |
| gromadzenie wody w układzie | ok. 50 - 125 l/m2 |
| współczynnik spływu | 0.60 - 0.40 |
| odporność ogniowa | B roof (t1) |
| odporność na ściskanie | > 700 kN/m2 |
| dodatkowe nawodnienie | po okresie przedwegetacyjnym nie wymagane |
Dach ekstensywny JW 80-E
- rozwiązanie dach ekstensywny jednowarstwowy
- gromadzenie wody małe
- spływ wody wolny
- ciężar duży
- odporność na nacisk bardzo duża
- wartość ekologiczna mała
| roślinność - rozchodniki | prekultywowana mata wegetacyjna PMW 25 / PMW 20-K |
| sadzonki rozchodnika w multiplatach SRM | |
| mieszanka siewna pędów rozchodnika MPR | |
| warstwa balastowa | żwir płukany o frakcji 16-32 mm |
| warstwa wegetacyjna | substrat ekstensywny SPG E-E |
| warstwa filtracyjna | nie występuje |
| warstwa drenażowa | nie występuje |
| warstwa ochronna | geowłóknina chłonno-ochronna G-PES 500 lub G-PES 1000 |
| warstwa ślizgowa | folia PE 0.2 mm - opcjonalnie |
| wysokość układu warstw | 7 - 20 cm |
| miąższość substratu | 4 - 15 cm |
| grubość warstwy balastowej | 3 - 5 cm |
| nachylenie dachu | 1 - 5° [0.5-9%] |
| waga układu w stanie nasycenia wodą | ok. 150 - 320 kg/m2 |
| gromadzenie wody w układzie | ok. 50 - 100 l/m2 |
| współczynnik spływu | 0.75 - 0.60 |
| odporność ogniowa | B roof (t1) |
| odporność na ściskanie | > 700 kN/m2 |
| dodatkowe nawodnienie | po okresie przedwegetacyjnym nie wymagane |
